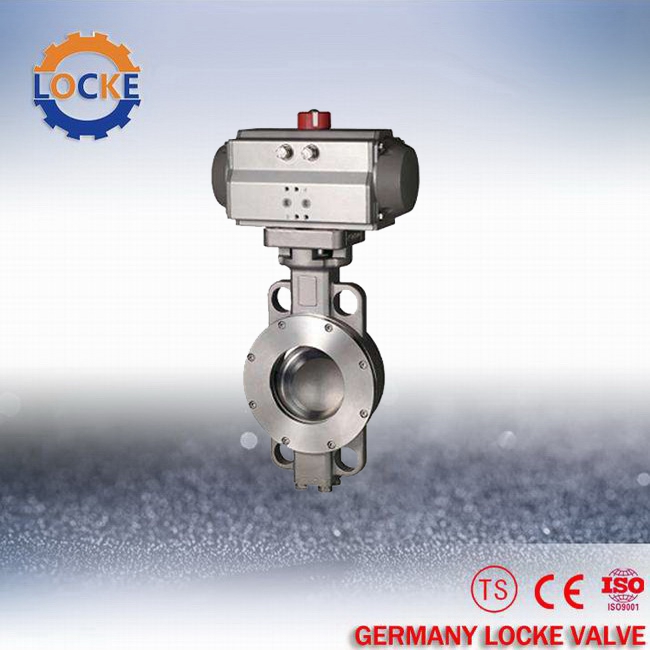

、進口氣動對夾式蝶閥產品簡介：
德***《LOCKE》洛克-進口氣動對夾式蝶閥是管線優 選用的常規蝶閥，通常分為氣動對夾式式軟密封蝶閥和氣動硬密封對夾式蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到 佳效果。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺?、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。
二、進口氣動對夾式蝶閥技術參數：
|
公稱通DN(mm)
|
50～1200
|
|
公稱壓力
|
PN0.6、1.0、1.6、2.5MPa
|
|
連接形式
|
對夾式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
基本誤差
|
帶定位器：小于全行程的±2%%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
配置執行機構
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
三、進口氣動對夾式蝶閥執行器參數：
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、進口氣動對夾式蝶閥產品優點：
1．低操作扭矩：
可延長使用壽命，并可節省所選配的執行機構成本。
2．輕量設計、高效操作：
較以往產品重量大幅度下降，提高了在管道上的可操作性。
3．零泄漏閥桿密封結構：
安裝在閥桿上部的橡膠O型圈，和以球面形互相緊密接觸的閥板和密封圈，zui大限度消除了泄漏。
五、進口氣動對夾式蝶閥產品特點：
1、蝶閥氣缸選用鋁金材料，重量輕、外形美觀。
2、可在頂部、底部安裝手動操作機構。
3、齒條式連接可調節開啟角度、額定流量。
