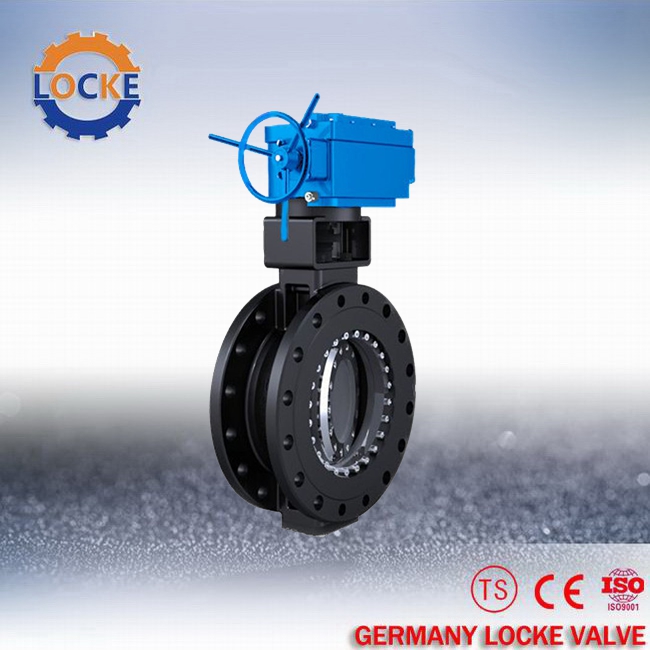

德***《LOCKE》洛克-進口三偏心蝶閥主要結構特征為對夾式和法蘭三偏心式結構,閥體周邊帶凸耳設計成帶螺孔單法蘭結構。蝶閥廣泛應用于石油、化工即工業環境水處理、高層建筑，給排水等管道上。器特點為：由于采用三偏心結構。密封性能可靠，確保開啟時蝶閥不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。www.shjmfm.com / www.hy-shh.com

二、進口三偏心蝶閥參數：

三、進口三偏心蝶閥零件材料：

閥體：WCB、CF8、CF8M、CF8C、CF3、CF3M

閥桿：1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

蝶板組合件：WC+f4、WCB+不銹鋼復合件，WCB+F6、CF8、CF8M

軸套：Cu、PTFE+不銹鋼

填料墊：2Cr13

填料：柔性石墨

填料壓蓋：WCB、CF8、CF8M

支架：WCB、CF8、CF8M、3、CF3M

四、進口三偏心蝶閥結構特點：

1．結構獨特、型小輕便、操作靈活、省力、方便；

2．密封可靠，可達到氣密封無泄漏；

3．流量特性趨于直線調節性有 佳；

4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；

5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。

6．適用不同溫度及以下的壓力等 ，耐腐蝕等各種介質管線。

五、進口三偏心蝶閥密封原理：

進口三偏心蝶閥具有雙向無氣泡緊密關閉性能，這種幾何形狀保證閥瓣密封只是在關閉位置時才與閥體閥座接觸，因此不會產生摩擦或磨損，并且產生 種扭矩使得彈性密封具有足夠的“焊接"性能，確保密封接觸的均勻 致性。

由于在雙偏心蝶閥的基礎上將閥座中心線形成 個角偏置，使得蝶閥在開啟過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面。而在關閉瞬間才會接觸并壓緊閥座密封面。當完全開始時，兩密封面之間形成 個與雙偏心密封蝶閥相同間隙，該類蝶閥的設計，徹底消除了兩密封面之間的機械磨損和擦傷，使蝶閥的密封性能和壽命都得到大大提高

六、進口三偏心蝶閥結構特征：

*個偏心：軸偏離密封面中心線

二個偏心：軸偏離管路及閥門中心線

三個偏心：其獨特的偏心閥座斜錐角與管路中心的夾角，這樣，使得閥座與密封圈在閥門整個開關過程中完全脫離。這種結構既利用了凸輪效應，又完全消除了摩擦，去除了磨損和泄漏的可能。

零泄漏：三偏心蝶閥依靠安裝在蝶板上的復合不銹鋼密封圈來實現真正的零泄漏。

零泄漏是通過蝶板上密封圈的彈性來實現的。該密封圈的總結性是通過其徑向的壓縮和柔動產生的。密封圈與閥座接觸面為斜錐面。密封圈與閥座之間的接觸角產生輕微的“楔式效應"，使密封圈發生柔動和徑向壓縮。正由于閥座與密封圈之間均勻接觸以及密封圈的柔性，使得加載在閥座上的載荷均勻，從而用zui小的扭矩實現zui嚴密的切斷。扭矩產生的彈性使得閥門嚴密關斷，而與介質流向或介質壓力無關。
