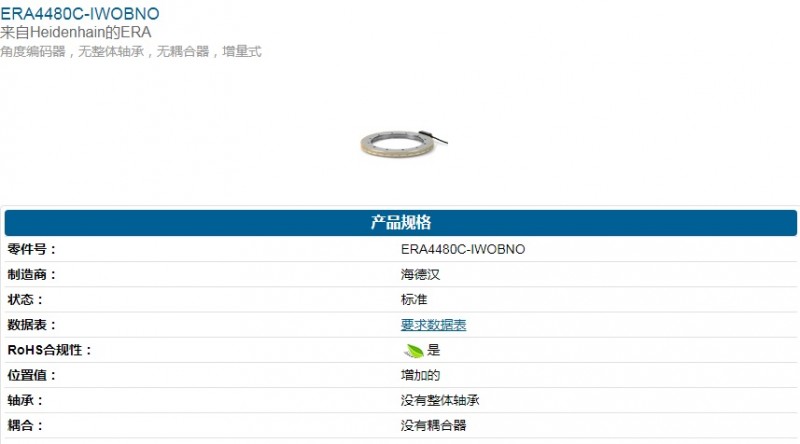

HEIDENHAIN編碼器ERA4480C
價 格：詢價
產 地：浙江 寧波市更新時間：2025-01-10 10:35
品 牌：其他型 號：
狀 態：正常點擊量：2226
400-006-7520
聯系我時，請說明是在上海非利加實業有限公司上看到的，謝謝！
聯 系 人：
上海非利加實業有限公司
電 話：
400-006-7520
傳 真：
400-006-7520
配送方式：
上海自提或三方快遞
聯系我時請說在上海非利加實業有限公司上看到的,謝謝！
產品介紹
海德漢公司的產品是機床和大型設備**和有效工作的保證。 自1948年海德漢公司在德***Traunreut重建后，現已累計交付超過600萬套直線光柵尺，1500萬套旋轉編碼器和角度編碼器，500,000臺數顯裝置和近260,000套TNC數控系統。 ***乃至未來，這期間所積累的專業知識都將成為海德漢公司是您正確選擇的保證。李工 15381946239
HEIDENHAIN編碼器ERA4480C
ERA4800增量模塊化角度編碼器，
海德漢公司的角度編碼器精度高，可達角 秒 甚至更高。角度編碼器應用于機床回 轉工作臺、機床擺動銑
頭、分度裝置、高 精度角度測量工作臺、角度計量、天線和 天文望遠鏡等精密設備上。
線數通常為9000至180 000線
精度從±5"至±0.4"
小測量步距可達0.000 01°或0.036"（增量式）或29 bit，即每圈約
53 600萬個位置（ 對式）
RCN，RON，RPN系列角度編碼器 帶內置軸承和定子聯軸器
由于帶內置軸承和定子聯軸器的 RCN、RON和RPN系列角度編碼器的靜態 和動態精度高，它們是回轉工作臺
和擺動 軸等高精度應用的理想選擇。測量基準是 DIADUR光柵的圓光柵碼盤—RPN為相位光 柵。采用定子聯
軸器的編碼器精度已包括 聯軸器產生的誤差。如果是分離式聯軸器 的角度編碼器，在計算系統精度時必須
考 慮連接誤差。
RCN 2000、 RCN 5000和RCN 8000系列 角度編碼器特點：
高質量掃描， 對信號刻軌（序列編碼
結構）的大面積掃描并帶增量信號刻軌 （單場掃描且光學過濾）
安裝公差大，因為定子聯軸器抗扭剛性 大和軸密封性能好
可快速分離的插入式電纜
掃描和信號處理電子電路允許的供電范
圍大并有監測和診斷功能
HEIDENHAIN編碼器ERA4480C
ERO，ERA系列角度編碼器 無內置軸承
海德漢公司實心圓光柵碼盤的ERO和ERA 系列角度編碼器沒有內置軸承。設計用在 機床零件或部件中。
系統精度取決于圓光柵碼盤與驅動軸軸承 間的同軸度以及徑向跳動和軸向跳動。
ERO系列角度編碼器的帶輪轂玻璃圓光柵 碼盤為基體。ERO系列角度編碼器的主要 特點是重量輕和結構緊湊
。主要用于計量 設備、小型回轉工作臺、高精度及高動態 性能驅動應用。
ERA系列角度編碼器為高強度的鋼帶光柵 鼓，適用于高軸速應用， 高轉速10 000 rpm
主要用于高速主軸
，回轉工作臺和 擺動軸。
HEIDENHAIN編碼器ERA4480C
HEIDENHAIN角度編碼器安裝方式
內置軸承和定子聯軸器的角度編碼器和旋 轉編碼器，其圓光柵碼盤直接與被測軸相 連。讀數頭通過滾珠軸
承安裝在軸上，并 由定子聯軸器支撐。因此，聯軸器必須只 吸收軸承摩擦導致的扭矩，尤其是軸進行 角
加速期間。因此，這些角度編碼器具有 出色的動態性能。由于定子聯軸器，系統 精度中包括聯軸器誤差。
定子聯軸器的其它優點還有：
安裝簡單
總長度短
聯軸器固有頻率高
可使用空心軸
內置軸承角度編碼器和旋轉編碼器用分離 式聯軸器連接，用于實心軸。這種推薦的 連接被測軸方式能補償
徑向和軸向誤差。 分離式聯軸器的角度編碼器支持的軸轉速 更高。
無內置軸承角度編碼器和旋轉編碼器工作 時沒有摩擦。組裝時需相互調整兩個部件 —讀數頭與圓光柵碼盤
、光柵鼓或鋼帶光 柵尺。優點：
? 所需空間小
? 大直徑空心軸
? 允許高軸速
? 無附加啟動扭矩
HEIDENHAIN編碼器ERA4480C系列及其他型號
HEIDENHAIN-3476 電纜 ID:517375-04
HEIDENHAIN-3477 備件 605352-37
HEIDENHAIN-3478 備件 354319-06
HEIDENHAIN-3479 備件 348225-29
HEIDENHAIN-3480 備件 358698-69
HEIDENHAIN-3481 ERN 1130 1024 01L70-GF
HEIDENHAIN-3482 備件 0020-8079
HEIDENHAIN-3483 備件 0020-9084
HEIDENHAIN-3484 備件 512134-01
HEIDENHAIN-3485 ERN1120 1024 87S15-HC
HEIDENHAIN-3486 LS629 ML=420
HEIDENHAIN-3487 LS629 ML=370mm
HEIDENHAIN-3488 讀數頭 LB382 315420-03L
HEIDENHAIN-3489 ECN 113 2048 27S17-58
HEIDENHAIN-3490 ROQ425-SSI(ID:631703-01)
HEIDENHAIN-3491 位置傳感器 LS186-ML-240mm-KI
AE LB382 ID：315420-03
AE LB326 ID： 255337-15
AE LS176 ID：326797-08 326797-13
AE LS603C ID： 326799-02 315087-02
AE LS704 ID：253329-02
AE LC481 ID：327671-01 337452-01 384978-01 熱銷
AE ERO1324 ID：345333-04
LS476,620mm,329988-2Y；
ERN1381 2048 Id.Nr:385489-56 ；
MT12W Id.:231011-03 ；
LS187C ML=740mm+3m KF（替代LS186C ML=740mm） ；
LS187C ML=1540mm+3m KF（替代LS186C ML=1540mm）； 熱銷
LS187C ML=940mm+3m KF（替代LS186C ML=940mm） ；
LB382/8040mm:315421-25,315423-03,315423-06,315420-03；
LB382/7040:315421-20,315423-01,315423-03,315423-06,315420-03； 熱銷
RCN729 Id-Nr.:529717-01 ；
ROD 280 18000Imp,Id.-Nr.:512132-31 ；
MT 12 Id.-Nr.:243602-06；
HEIDENHAIN編碼器ERA4480C
LC182 20μm Id:368604-03；
LS487.ID.572250-15；
LS187.ID.526971-13；
EXE101.ID.536397-06； 熱銷
MT12W ,Id-Nr:231011-03 ；
ROD 486 5000imp Id.Nr.:376886-0B ；
EQN 425 512impulse ID.Nr.：631715-10 ；
LS 186 1040mm ID.Nr.：336960-46 ；
LS 703 1540mm 336976-19；
AE LS703 ID：326799-05 ；
3m 310573-03；
ROD436 1024 ID：376836-20 ；
ROD426/720 376846-LZ ；
336960-46 LS 186 1040 ；
315421-18 LB 302 6640mm；
315420-03 AELB 382C ；
AELS487C,Id.:348427-02（594875-01） ；
AELB301,Id.:284931-01；
AELS477, Id-Nr.350407-26；
LB382 ML=3040mm,±5um,Id.:315416-14, 3m cable ；
ERN 1387,2048,Id.:385487-51 ；
ERN1381 2048,Id.:385489-56 ；
MT12W Id.Nr:231011-03；
ERN1381.020-2048 Id.Nr.385489-56 ；
LB382 ML1040mm ID-Nr.:315416-04；
AE LB 382,ID:315420-03 ；
AE LB 301,ID:284931-01 ；
LS 486C,1020MM,ID:329993-28；
LS 486C,820MM,ID:329993-24 ；
EQN13252048 Id.538234-51；
MT12W,12MM Id.231011-03；
LS187C,940MM,Id.526974-09（LS186C,940MM）3M,KF,Id.360645-03 ；
LS187C,1540MM,Id.526974-15（LS186C,1540MM）3M,KF,Id.360645-03 ；
MT12W,Id.231011-03 ；
EQN 425 ID.631713-01 ；
20mID.Nr.:309778-20 ；
25mID.Nr.:309778-25 ；
ROQ 425 ID.Nr.:326172-01；
3mID.Nr.:323897-03 ；
ERN 430 ID.Nr.:385438-26；
25mID.Nr.:309777-25 ；
ROC 413 ID.Nr.:631695-08；
ROD 486 2048imp Id.Nr.:376886-31 ；
AELB.382C ID.NR:315420-04；
EQN 425.512 IMPULSE ID.NR:631713-01 ；
EQN 425 2048 2MPULSE ID.NR:605381-01 ；
EQN 1325 2048 INPULSE ID.NR:655251-51
AELS187 Id.: 387 532-03 ；
LS187 ML=1040MM Id.:527 389-10ａnd Id.:360645-03 ；
LS187 ML=1740MM Id.:527 389-17ａnd Id.:360645-03 ；
IBV101 Id.:536 398-01 ；
LB 382 Id.:315 420-03 ；
LB 302 ML=6640MM Id.:316 530-74；
LB 302 ML=7040MM Id.:316 530-78；
EQN 1325 ,2048,ID。：538234-51 ；
ROD436,1024 ID:317393-55 ；
AE LS486 ID：310727-50
AE ERM280 ID：393692-11 393000-04 393000-02
AE LB382C ID：315420-04
AE LIDA47-LIDA475 ID：636872- 636011- 636872-08 熱銷
AE LB301C ID： 284931-03
AE LB302 ID： 315420-01 315420-02
AE LC182 ID：368604-03
AE LS186C ID：326797-04
ERN 1381,2048 ID:313453-06 ；
538727-55 ERN 1381,1024；
385489-56 ERN 1381 2048；
EXE101,Id.:536397-06 ；
IBV606,Id.:331918-13 ；
LS487C,1020mm,Id.:572248-17 ；
LS487C,1440mm,Id.:572248-21 ；
AELS487C,Id.:594875-01 ；
ERN430,1024,Id.:385438-12；
MT12W ,Id.:231011-03 ；
AE LB382C Id-Nr.:315420-04 ；
3mKF Id-Nr.:310128-03；
ERN1387.020-2048 Id-Nr.:385487-03；
ERN1381.001-2048 Id-Nr.:385489-56；
AE LB326,Id.:255337-15 ；
ROD1080 3600,Id.:322802-33（534904-33）；
