山東金普新型GC-8890SD變壓器油色譜分析儀
新型GC-8890SD變壓器油色譜分析儀
簡介：GC-8890變壓器油色譜分析儀的流程設計完全符合中華人民共和國標準GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、GB/T17632-1998《絕緣油中含氣量的氣相色譜測定法》及電力部DL/T722-2000《變壓器油中溶解氣體分析和判斷導則》中有關色譜流程設計的規定。該機配備了自動切換閥、高靈敏度的熱導檢測器和氫火焰離子化檢測器，以及一個鎳觸媒轉化爐，可實現對變壓器油中溶解的9種氣體組份：氫氣、氧氣、氮?dú)狻⒁谎趸肌⒍趸肌⒓淄椤⒁蚁⒁彝椤⒁胰驳囊淮芜M(jìn)樣全部測定。其性能滿足以上標準中對氣相色譜儀的要求。

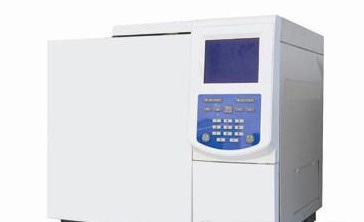

儀器外觀：
滿足標準：
GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》、GB/T17632-1998《絕緣油中含氣量的氣相色譜測定法》、DL/T722-2000《變壓器油中溶解氣體分析和判斷導則》
全新設計的新一代高性能氣相色譜儀GC-8890電力系統含氣量專用色譜儀采用一次進樣、自動閥切割的流程，配TCD檢測器和FID兩個檢測器，其中H2、O2、N2通過TCD檢測;CO、CO2、CH4、C2H4、C2H6、C2H2通過FID檢測。
色譜標樣圖
主要性能特點：
1、 采用10/100M自適應互聯網通信技術，可組成局域網，通訊效率高；實現了遠距離數據傳輸；1臺色譜儀可連接3臺電腦；1臺電腦可同時連接多臺色譜儀（最多5000臺）并進行操作控制。
2、 可靠完善的反控技術，所有儀器的參數均可通過電腦遠程設置，并進行譜圖處理。
3、根據用戶需要，可以選配全新的自動流量/壓力控制EPC/EFC技術，數字化控制所有氣路的參數（流量及壓力），工作模式分為恒流、恒壓、分流三種。可進行4階程序升壓，壓力精度0.01KPa，流量0.01sccm。
4、儀器采用5.7英寸彩屏顯示，同時顯示兩路譜圖，并可升級配備觸摸屏。
5、高性能檢測器及甲烷轉化器，檢出能力完全滿足電力部對變壓器油中氣體含量的測定。
6、采用一次進樣、二次分流柱系統，分析速度快，重現性好。
7、雙氫焰設計，使低含量的烴類和高含量的CO、CO2分別檢測，避免相互干擾。
8、采用新型柱填料，雙柱溫流程，使C2H2檢出時間提前，靈敏度提高，分析周期縮短。
9、具有自動點火和自動檢測滅火功能。
電力系統專用色譜工作站特點：
1、電力系統專用工作站，其數據采集采用24位高精度的USB接口數據采集卡，輸入范圍可達-2v~+2v，分辨率+1 μV。
2、干擾峰啟動功能，能根據進樣干擾自動啟動工作站及色譜儀。
3、設備管理功能：簡介而直觀的設置用戶的設備管理卡片，分析結果根據不同的設備分類保存，令數據的管理一幕了然。
4、靈活的打印功能：提供固定格式和自定義模版格式的結果報告。
5、自動故障診斷：分析結束自動超標提示、提供符合國標的三比值診斷、TD圖示、組份濃度圖示，大衛三角形等多種故障診斷方式。
6、輕松定性：可自動或手動編輯峰鑒定表。自動計算校正因子，可以進行多次校正平均。
7、數據圖示：根據已經入庫的歷史記錄，直觀顯示某設備歷史數據中各組分的濃度趨勢圖。
8、強大的譜圖處理功能，可以實現譜圖的基線平齊及譜圖嫁接。
技術指標
1、綜合參數
外形尺寸： 565×505×500[mm ]；（長× 高 × 寬）
包裝箱尺寸：730×650×610[mm ]；（長× 高 ×寬）
色譜柱：專用色譜分析柱兩根
儀器重量：65Kg
2、溫度控制
柱箱溫度制：
室溫：加6℃～399℃;(以1℃增量任設)
溫度波動：不大于±0.1℃；（環境溫度變化10℃或電源電壓變化10％）
溫度梯度：±1％（溫度范圍 100℃～350℃）
程序升溫 程序階數：7 階
升溫速率：0～40℃/min（以0.1℃增量任設）
降溫速率：柱箱溫度從200℃降至100℃時間不大于3min
熱導檢測器溫度控制
室溫加 20℃～399℃（指標參數）
控溫精度： 不大于±0.1℃
其余加熱區溫度：
室溫加 20℃～399℃（指標參數）
控溫精度： 不大于±0.2℃
3、FID 檢測器
檢測限：≤1×10-12g/s[n-C16]
噪 聲：≤3×10-14A
漂 移：≤5×10-13A/30min
動態線性范圍：≥107
4、TCD檢測器
靈敏度：S≥10000mv.ml/mg（正十六烷/異幸烷）
基線噪音：≤20μv
基線漂移：≤50μv/30min
線性：≥105
載氣流速穩定性：≤1%
5、應用環境
環境溫度:(5～35）℃
相對濕度： 不大于 85%
供電電壓： 220±10%
供電頻率： 50±0.5Hz
最大消耗功率： 2500W
最小檢測濃度（V/V；ppm）ul/l
| 氣體組分 | 最小檢測濃度 |
| H2 | ≤1 |
| C2H2 | ≤0.1 |
CO
| ≤0.1 |
| C02 | ≤0.1 |
